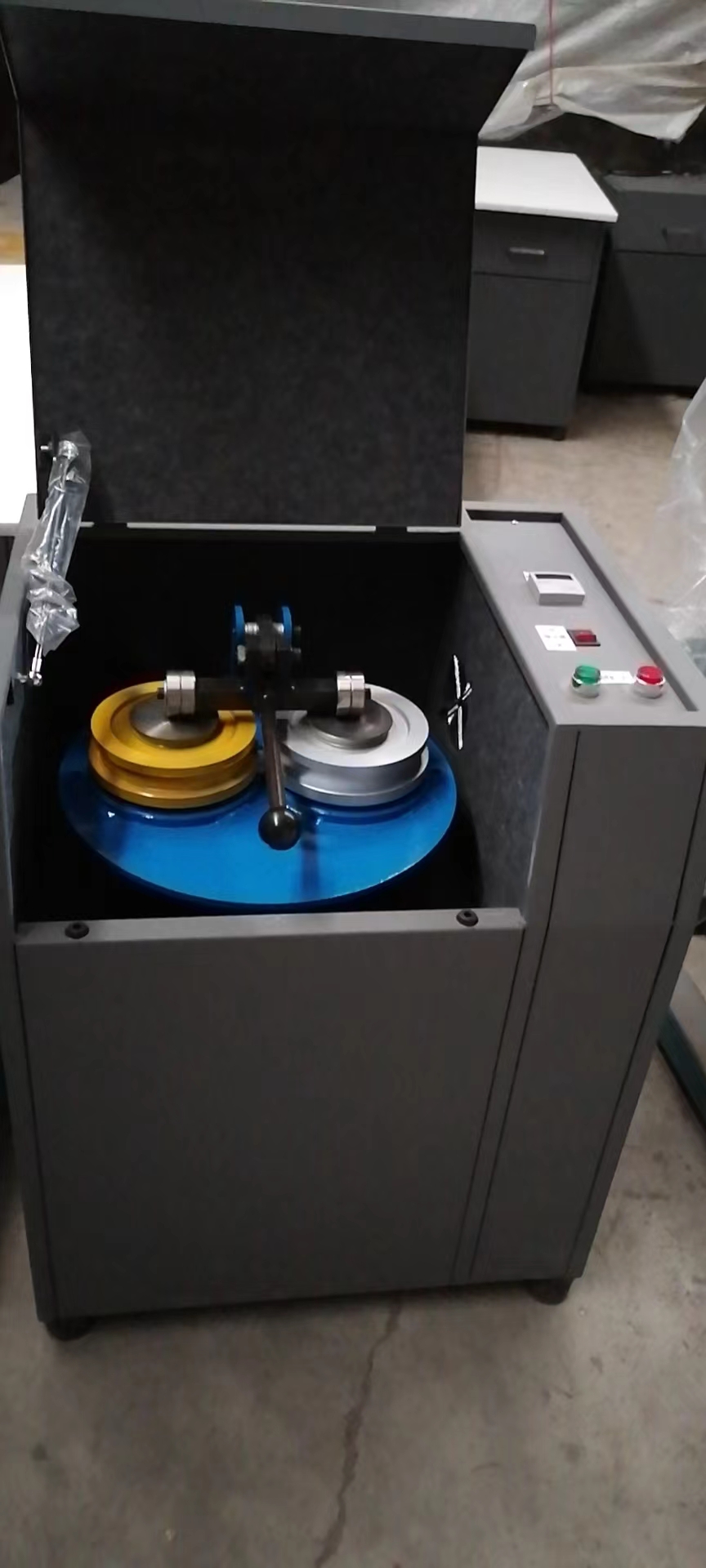

密封式化驗制樣粉碎機主要有:外殼、底座、減震部分、動力部分、研磨部分、壓緊部分等組成。
外殼由冷軋鋼板制成,將整個機件包裝起來,起到密封、安全和美觀作用。底座由良好的吸震材料而成,它可以遏制本機工作時的不穩定和震動。減震部分由彈簧和橡膠組成,彈簧具有高強度、高性能、高彈性的"三高"優點,能把震動減至低點,而后傳遞給底座。底座底部裝有減震橡膠墩,形成雙作用減震效果,可使機器平穩運轉,減少震動和噪音。
動力部分由電機、偏心錘、支撐鋼體等組成,當電機啟動后,帶動偏心錘旋轉,由于不同心和偏心錘的作用,形成一個高速周體運動,并把這一運動傳遞給研磨部分。支撐鋼體起著上下聯結作用,由于支撐鋼體是一個封閉的裝置,又起到控制因偏心的劇烈震動引起的不安全事故。
研磨部分主要由缽座、缽體、破碎環、破碎錘等組成,研磨部分接受了動力部分 的動力后,在高速周體運轉帶動下,破碎環和破碎錘在缽體內高頻率撞擊并研磨物料,物料即在這種作用下,被撞擊并研磨成所要求的微粉狀。
壓緊裝置由壓緊杠桿、壓緊螺杠組成,其作用是將研磨機件緊緊地固定在震動盤上,使動力傳遞,并能起到安全作用。
