JZX-6000型煤的結渣性測定儀

JZX-6000型煤的結渣性測定儀

JZX-6000型煤的結渣性測定儀是根據國標GB/T 1572-2001《煤的結渣性測定方法》規定的技術要求研制而成的專用儀器。主要功能是測定煤在氣化或燃燒過程中結渣的難易程度。廣泛適用于褐煤、煙煤、無煙煤和焦炭的結渣特性的測定，為各用煤單位提供煤炭、焦炭燃燒過程中應對結渣的措施。

煤的結渣性測定儀技術指標：

1、煤樣粒度 3-6mm

2、裝樣度 400 C應配鼓風機、風量≥2/h 、風壓≥1000mmHg

3.方法要點：將3～6mm粒度的試樣，裝入特制的氣化裝置中，用同樣粒度的木炭引燃，在規定鼓風強度下使其氣化(燃燒)，待試樣燃盡后停止鼓風，稱量和篩分，從大于6mm的渣塊質量算出結渣率，表示煤的結渣性。

煤的結渣性測定儀應配設備：

1、鼓風機：風量不小于12m3/h，風壓不小于49hPa(500mmH2O)。

2、馬弗爐：爐內加熱室不小于下列尺寸：高140mm、寬200mm、深320mm。爐后壁或上壁應有排氣孔，并配有控制器。

3、工業天平：稱量1kg，感量0.01g。

結構概述

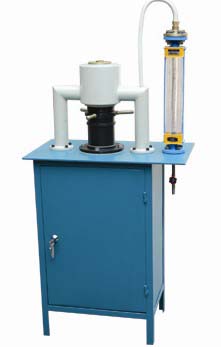

儀器主要由機體、煙氣室、空氣室、氣化套、管路系統、流量計、空氣控制閥等組成。機體由冷軋鋼板制成，主要起到組合機件的作用。煙氣室、空氣室便于觀察空氣流動、氣壓、聚氣等功能。氣化套是物料燃燒室。管路系統起到導流氣體方向；轉子流量計是用于觀察氣體壓力值的專用附件；針形氣體控制閥用于控制空氣流量和壓力的閥門。

測定步驟

取試樣400cm3，并稱量（稱準至0.01g）。

將試樣倒入氣化套內，扒平，將墊圈裝在空氣室和煙氣室之間，用鎖緊螺筒固緊。

稱取約15g木炭，放在帶孔鐵鏟內，在電爐上加熱至灼紅。

開動鼓風機、調節空氣針形閥，使空氣流量不超過2m3/h。再將鐵漏斗放在儀器頂蓋位置處，把灼紅的木炭從頂部倒在試樣表面上，取下鐵漏斗，扒平，擰緊頂蓋，再仔細調節空氣流量，使其達到規定值，開始計時。

在測定過程中，隨時觀察空氣流量是否偏離規定值，并及時調節，從與測壓孔相接的壓力計讀出料層阻力,并記錄。從觀測孔觀察到試樣燃盡后，關閉鼓風機，記錄反應時間。氣化套降溫后取出全部灰渣，稱其質量。將6mm篩子和篩底疊放在振篩機上，然后把稱量后的灰渣全部轉移到6mm篩子上，蓋好篩蓋。開動振篩機，振動30s，然后稱出粒度大于6mm渣塊的質量。

每個試樣在0.1m/s、0.2m/s和0.3m/s（相應于空氣流量分別為2m3/h、4 m3/h、6 m3/h）三種鼓風強度下分別進行重復測定。

在鼓風強度為0.2m/s和0.3m/s進行測定時，應先使風量在2m3/h下保持3min，然后再調節到規定值。
